1 Preparazione Ambiente
Prima di procedere con l'installazione della sauna finlandese, è necessario preparare adeguatamente l'ambiente che la ospiterà.
1.1 Requisiti Spazio e Pavimento
| Requisito | Specifica |
|---|---|
| Altezza minima stanza | 190 cm |
| Pavimento | Piano, livellato, portante |
| Tolleranza livello | ±2 mm/metro |
| Materiali consigliati | Piastrelle, legno trattato, resina |
1.2 Ventilazione Ambiente
Per un funzionamento ottimale della sauna è necessario garantire un corretto ricambio d'aria:
- Presa d'aria inferiore (se previsto): Foro dietro al riscaldatore per l'afflusso di aria pulita
- Uscita aria superiore: Griglia in alto per la fuoriuscita dell'aria calda
1.3 Distanze di Sicurezza
Rispettare le seguenti distanze minime dalla stufa:
| Elemento | Distanza Minima |
|---|---|
| Scatole di derivazione elettrica | 50 cm |
| Parete posteriore | Vedi tabella modelli |
| Pavimento | 15-18 cm |
1.4 Installazione Piletta di Scarico
L'installazione di una piletta di scarico non è obbligatoria o necessaria.
2 Requisiti Elettrici Generali
ATTENZIONE: Il collegamento elettrico deve essere eseguito esclusivamente da personale qualificato secondo normativa vigenti.
2.1 Caratteristiche della Linea Elettrica
La sauna finlandese produce calore tramite stufa elettrica a resistenze. Per i collegamenti elettrici è obbligatorio:
- Cavo in rame con isolante classe R2 (temperature fino a 80°C)
- Linea dedicata con interruttore magnetotermico differenziale (salvavita)
- Messa a terra efficiente
- Conformità alla normativa
NOTA: I cavi elettrici non devono essere giuntati per prolunga all'interno della sauna. Eventuali scatole di derivazione devono essere ad almeno 50 cm dalla stufa.
3 Installazione Stufa a Resistenze
Il cuore della sauna finlandese è la stufa elettrica a resistenze con pietre laviche. Può essere utilizzata su sistemi monofase o trifase a seconda del modello e della potenza.
3.1 Modelli Stufe Disponibili
| Modello | Potenza | Alimentazione | Linea Elettrica | Salvavita | Volume Sauna |
|---|---|---|---|---|---|
| BL-ASHEAT3 | 3 kW | 220-240V Monofase | 3x4 mm² | Sì | 2-4 m³ |
| BL-ASHEAT45 | 4,5 kW | 220-240V Mono / 380V Trifase (su richiesta) | 3x6 mm² / 5x4 mm² | Sì | 3-6 m³ |
| BL-ASHEAT6 | 6 kW | 220-240V Mono / 380V Trifase (su richiesta) | 3x6 mm² / 5x4 mm² | Sì | 5-9 m³ |
| BL-ASHEAT9 | 9 kW | 380V Trifase | 5x6 mm² | Sì | 9-13 m³ |
NOTA: La scelta del modo di alimentazione elettrico (monofase/trifase) non invalida la garanzia, ma la garanzia non copre i danni derivati dall'errata configurazione dell'alimentazione elettrica.
3.2 Posizionamento e Distanze Termiche
| Modello | Distanza dal Pavimento | Dimensioni (LxPxH mm) |
|---|---|---|
| BL-ASHEAT3 | 15-18 cm | 305x205x480 |
| BL-ASHEAT45 | 15-18 cm | 410x280x560 |
| BL-ASHEAT6 | 15-18 cm | 410x280x560 |
| BL-ASHEAT9 | 15-18 cm | 410x280x580 |
3.3 Procedura di Montaggio Stufa
- Verificare che l'alimentazione elettrica sia spenta
- Montare la stufa a parete usando le viti in dotazione
- Rispettare le distanze indicate nella tabella sopra
- Rimuovere tutte le parti plastiche protettive applicate per la spedizione
- Procedere con il collegamento elettrico
PERICOLO: NON installare il generatore in ambienti umidi, bagnati, gelati, o dove si trovino elementi corrosivi, infiammabili e carburanti in genere.
3.4 Collegamento Elettrico Stufa
Aprire lo sportello chiuso da una vite, quindi procedere con i collegamenti come indicato:

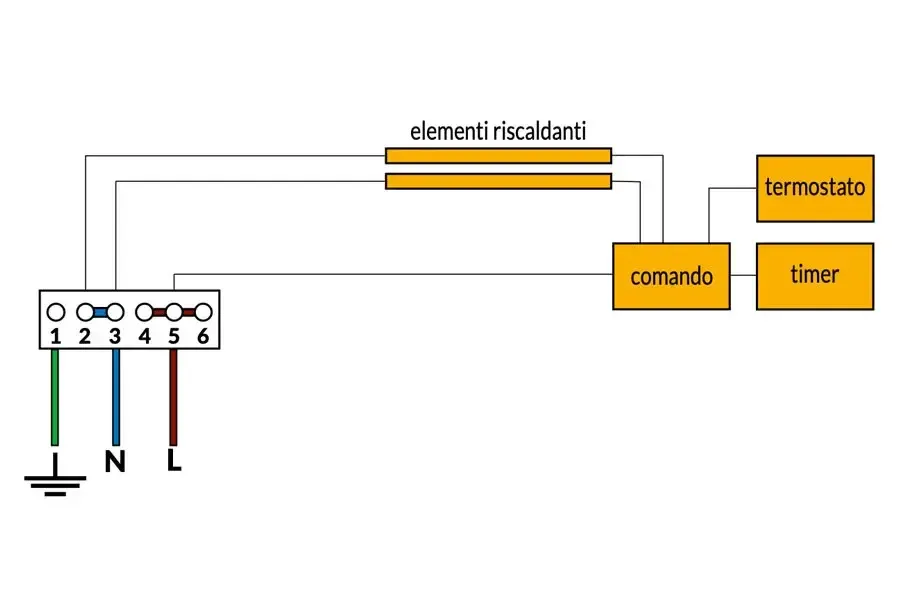

3.4.1 Collegamento Monofase (BL-ASHEAT3/45/6)
Connettere ai morsetti 1-2-3-4-5-6:
- Morsetto 1: T (Terra)
- Morsetto 2: Ponte a N
- Morsetto 3: N (Netruo)
- Morsetto 4: Ponte a L1
- Morsetto 5: L1 (Fase 1)
- Morsetto 6: Ponte a L1
3.4.2
3.4.3 Collegamento Lampada e Servizi (Morsetti 7-8-9-10)
- Morsetto 7: N per lampada interna
- Morsetto 8: L per lampada interna
- Morsetto 9: N per servizi
- Morsetto 8: L per servizi
3.4.4

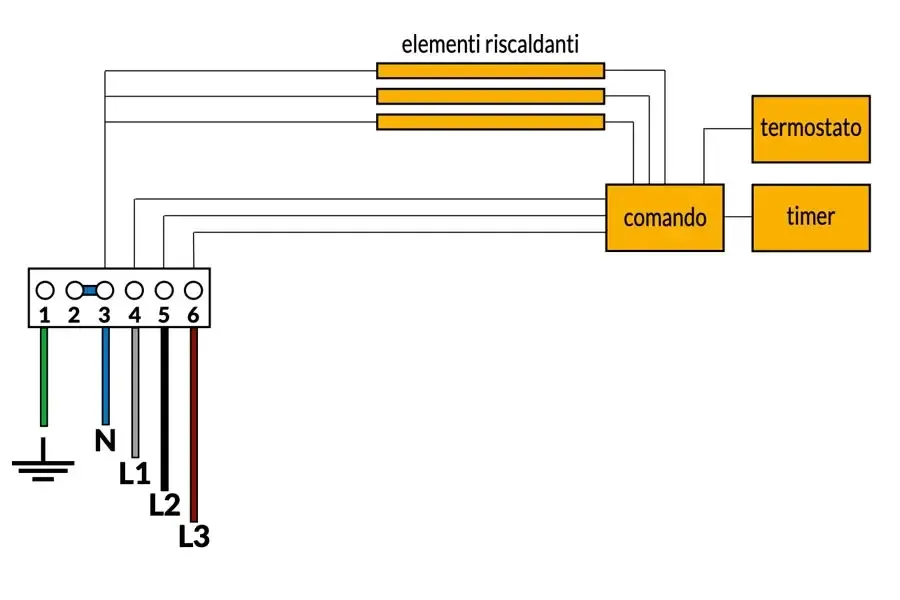

3.4.5 Collegamento Trifase (BL-ASHEAT45/6/9)
Connettere ai morsetti 1-2-3-4-5-6:
- Morsetto 1: T (Terra)
- Morsetto 2: Ponte a N
- Morsetto 3: N (Netruo)
- Morsetto 4: L1 (Fase 1)
- Morsetto 5: L2 (Fase 2)
- Morsetto 6: L3 (Fase 3)
NOTA: BL-ASHEAT3 è disponibile solo in versione monofase.
3.5 Quantità e Posa Pietre Laviche
Il corretto posizionamento delle pietre è fondamentale per la durata e l'efficienza della stufa.
| Modello Stufa | Quantità Pietre | Dimensioni Pietre |
|---|---|---|
| BL-ASHEAT3 | 12 kg | 3-8 cm |
| BL-ASHEAT45 | 18 kg | 3-8 cm |
| BL-ASHEAT6 | 18 kg | 3-8 cm |
| BL-ASHEAT9 | 20 kg | 3-8 cm |
3.5.1 Procedura di Posizionamento
- Sciacquare le pietre sotto acqua corrente per rimuovere polvere e sporco
- Selezionare le pietre PIATTE e posizionarle tra le resistenze senza forzare
- Inserire tutte le pietre piatte nella parte inferiore
- Usare le pietre arrotondate per creare uno strato superiore che copra le resistenze
- NON forzare le pietre sulle resistenze lateralmente o dall'alto
- Assicurarsi che le resistenze non siano visibili dall'alto
ATTENZIONE: Non aggiungere altre pietre oltre a quelle in dotazione. L'acqua versata sulle pietre deve evaporare velocemente senza raggiungere le resistenze sottostanti, per evitare shock termici dannosi.
4 Collegamento Controller e Comandi
Il comando della stufa è integrato e dotato di due manopole analogiche:
4.1 Comandi Disponibili
- Manopola Sinistra (Timer): Accende la stufa e imposta il tempo (max 90 minuti). Lo spegnimento è automatico.
- Manopola Destra (Temperatura): Regola la potenza delle resistenze e di conseguenza la temperatura della sauna.
NOTA: La grafica dei comandi può variare a seconda delle necessità di produzione, ma i comandi restano quelli indicati.
4.2 Illuminazione e Cromoterapia
La sauna dispone di:
- Luce d'emergenza e servizio
- Cromoterapia (opzionale): comandata da interruttore separato
5 Prima Messa in Funzione
5.1 Controlli Pre-Avviamento
- Verificare che tutti i collegamenti elettrici siano stati eseguiti correttamente
- Controllare il corretto posizionamento delle pietre laviche
- Rimuovere eventuali protezioni plastiche
- Verificare integrità della struttura
- Controllare il funzionamento della ventilazione
5.2 Procedura di Primo Avviamento
- Ruotare la manopola sinistra (Timer) al massimo
- Ruotare la manopola destra (Temperatura) a 3/4 della corsa
- Attendere alcuni minuti e verificare l'aumento di temperatura
- Controllare sul termometro l'effettivo riscaldamento
- Verificare assenza di odori anomali (normale un leggero odore nelle prime ore di utilizzo)
- Regolare la temperatura al valore desiderato
NOTA: Ogni sauna richiede propri tempi per arrivare alla temperatura operativa, in funzione di: volume cabina, temperatura ambiente, umidità, potenza stufa.
