1 Introduzione
Questa sezione fornisce le informazioni essenziali per l'utente finale. Per dettagli tecnici e procedure di installazione, consultare la Scheda Tecnica in fondo al documento.
2 Cos'è il Control Box BP200G1
Il BP200G1 è la centralina elettronica entry-level della serie BP Balboa. Gestisce le funzioni base della minipiscina: pompe idromassaggio, riscaldamento, filtrazione, luci e sistema ozono. Si trova nel vano tecnico della minipiscina ed è collegata al pannello di controllo. Con 3 setup disponibili, è ideale per configurazioni semplici.
3 Collegamento Elettrico
L'installazione elettrica della centralina deve essere eseguita esclusivamente da un elettricista qualificato, nel rispetto della normativa CEI 64-8 e del D.M. 37/2008.
Requisiti Impianto
| Requisito | Specifica |
|---|---|
| Alimentazione | 230V monofase, 50Hz |
| Interruttore differenziale | 30mA dedicato (tipo A o AC) |
| Interruttore magnetotermico | 20A curva C |
| Sezione cavo | 3G2.5mm² (fase + neutro + terra) |
| Messa a terra | Obbligatoria |
| Distanza quadro-vasca | Minimo 3 metri |
PERICOLO: Non tentare di eseguire collegamenti elettrici in autonomia. Un collegamento errato può causare folgorazione, incendio o danni irreparabili alla centralina.
Tipo di Alimentazione
Il BP200G1 funziona esclusivamente in configurazione monofase 230V. Non supporta configurazioni trifase.
| Configurazione | Tensione | Corrente | Uso Consigliato |
|---|---|---|---|
| Monofase | 230V~ | 1x20A | Installazioni domestiche standard |
NOTA: Il BP200G1 è progettato per sistemi compatti con potenza limitata. Per installazioni che richiedono maggiore potenza o configurazione trifase, considerare il modello BP6013G2 o BP6013G3.

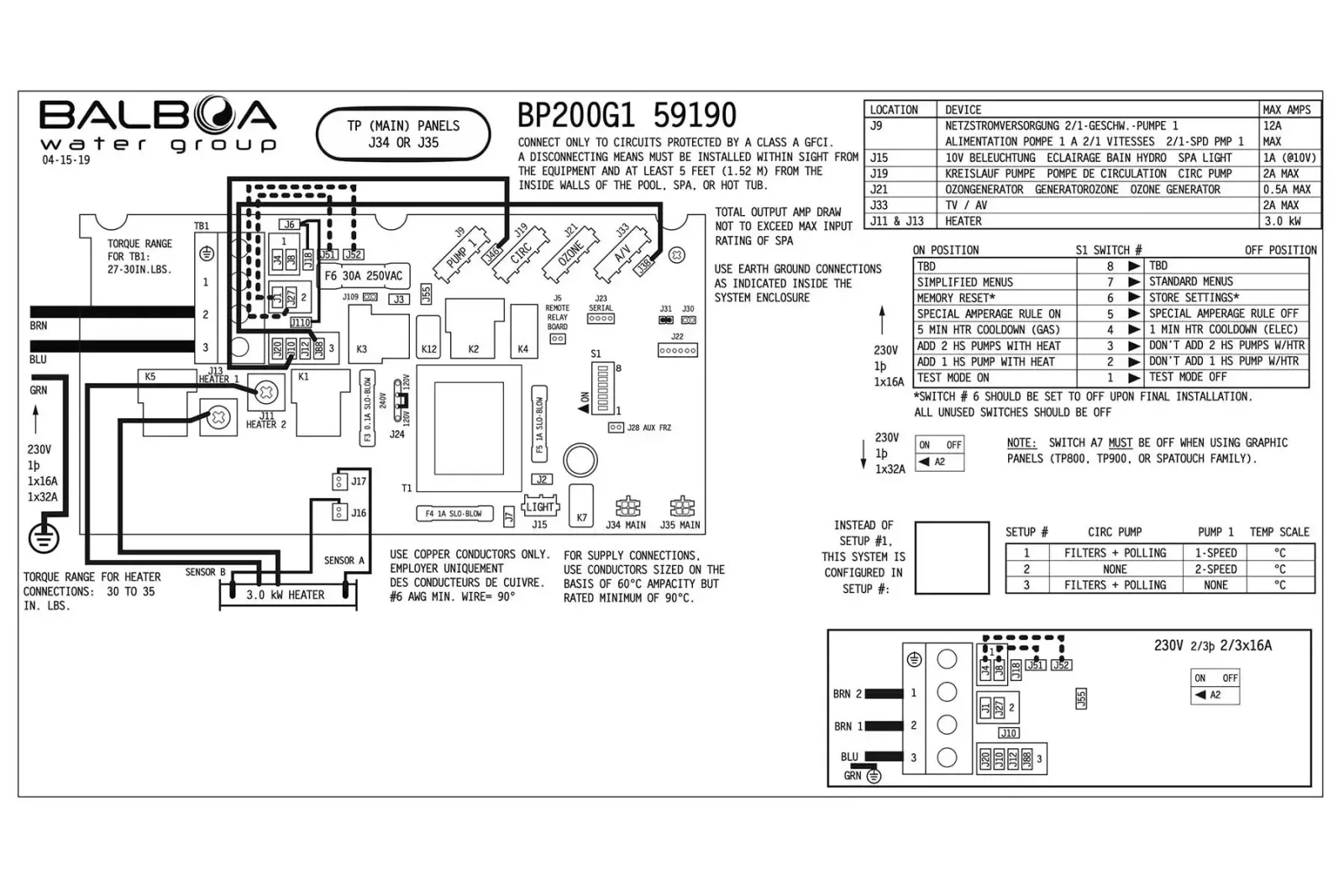

3.1 Collegamento standard BP200G1 (monofase 220-240V + terra)

Attenzione: questa è la configurazione standard e in fase di installazione non è richiesta alcuna modifica.
Dopo l'installazione, verificare che:
- Il LED di stato sulla centralina sia acceso (verde fisso)
- Il display del pannello si accenda e mostri la temperatura
- Non compaiano codici di errore
- Le pompe rispondano ai comandi dal pannello
- Il riscaldatore si attivi quando richiesto
4 Funzioni Controllate
La centralina BP200G1 puo gestire i seguenti componenti (in base alla configurazione della minipiscina):
| Componente | Funzione |
|---|---|
| Pompa 1 | Pompa principale idromassaggio (1 o 2 velocita) |
| Pompa 2 | Pompa secondaria idromassaggio |
| Pompa Circolazione | Filtrazione e circolazione continua |
| Blower | Soffiante per bolle d'aria |
| Riscaldatore | Riscaldamento acqua (3kW) |
| Ozono | Sistema di sanificazione ozono |
| Luce | Illuminazione LED vasca |
5 Pannelli Compatibili
Il BP200G1 funziona con i seguenti pannelli di controllo Balboa:
| Pannello | Tipo | Note |
|---|---|---|
| TP600 | LCD con pulsanti | Display standard |
| TP500 | LCD con pulsanti | Display standard |
| TP400 | LCD con pulsanti | Display compatto |
NOTA: Il BP200G1 non supporta pannelli touchscreen (spaTouch) ne pannelli avanzati (TP800, TP900).
6 Informazioni tecniche avanzate
Questa sezione è destinata a installatori e tecnici qualificati. Contiene specifiche tecniche, configurazioni e procedure di installazione.
6.1 Identificazione Prodotto
| Specifica | Valore |
|---|---|
| Modello | BP200G1 |
| Part Number (2kW) | 56485-04 |
| Software Version | 42 |
| Anno Release | 2015 |
| Setup Disponibili | 3 |
| Serie | BP (entry-level) |
6.2 Specifiche Elettriche
| Parametro | Valore |
|---|---|
| Alimentazione | 230VAC, 50Hz |
| Potenza Riscaldatore | 3.0kW @ 230VAC |
| Configurazione | Monofase 1x20A |
| Potenza Max Sistema | 4.6kW |
6.3 Uscite Sistema
| Uscita | Descrizione | Corrente Max |
|---|---|---|
| Pump 1 | 1 o 2 velocita | 12A |
| Circ Pump | 1 velocita | 2A |
| Ozone | - | 0.5A |
| Spa Light | 10VAC | 1A |
| Heater | 3.0kW @ 240VAC | - |
6.4 Setup Reference Table (3 Configurazioni)
| Setup | Circ Pump | Pump 1 | Temp Scale |
|---|---|---|---|
| 1 | Prog. Filt. + Polling | 1-Speed | °C |
| 2 | No | 2-Speed | °C |
| 3 | Prog. Filt. + Polling | 2-Speed | °C |
6.5 DIP Switch S1 (A1-A8)
| Switch | OFF | ON |
|---|---|---|
| A1 | Normal Operation | Test Mode |
| A2 | Not Assigned | Aggiunge 1 pompa HS (o pompa aria) con riscaldatore |
| A3 | Not Assigned | Aggiunge 1 pompa 2HS (o 1HS e pompa aria) con riscaldatore |
| A4 | Spegnimento di 1 minuti del riscaldatore | Spegnimento di 5 minuti del riscaldatore |
| A5 | Regole Speciali Amperaggio OFF | Regole Speciali Amperaggio ON |
| A6 | Store Settings | Memory Reset |
| A7 | Menù Standard | Menù semplificato |
| A8 | TBD | TBD |
6.6 Procedura Selezione Setup
- Scollegare l'alimentazione
- Aprire il coperchio della centralina
- Individuare i jumper di selezione setup
- Configurare il setup desiderato secondo la tabella
- Richiudere il coperchio
- Ricollegare l'alimentazione
- Verificare sul pannello che la configurazione sia corretta
6.7 Test Mode
La Test Mode (DIP A1 ON) permette di verificare il funzionamento di tutti i componenti:
- Impostare DIP A1 su ON
- Accendere il sistema
- Tutti i componenti saranno attivabili manualmente
- Verificare pompe, blower, luci, ozono
- Al termine, impostare DIP A1 su OFF
- Riavviare il sistema
6.8 Memory Reset
Per ripristinare le impostazioni di fabbrica:
- Scollegare l'alimentazione
- Impostare DIP A6 su ON
- Ricollegare l'alimentazione
- Attendere il messaggio MEM RSET sul display
- Scollegare l'alimentazione
- Impostare DIP A6 su OFF
- Ricollegare l'alimentazione
