1 Introduzione
Questa sezione fornisce le informazioni essenziali per l'utente finale. Per dettagli tecnici e procedure di installazione, consultare la Scheda Tecnica in fondo al documento.
2 Cos'è il Control Box BP6013G2 e BP6013G3
La centralina elettronica che gestisce tutte le funzioni della minipiscina: pompe idromassaggio, riscaldamento, filtrazione, luci e sistema ozono. Si trova nel vano tecnico della minipiscina ed è collegata al pannello di controllo che si utilizza per gestire le funzioni. È il modello con il maggior numero di configurazioni disponibili
3 Collegamento Elettrico
L'installazione elettrica della centralina deve essere eseguita esclusivamente da un elettricista qualificato, nel rispetto della normativa CEI 64-8 e del D.M. 37/2008.
Requisiti Impianto
| Requisito | Specifica |
|---|---|
| Alimentazione | 230V monofase o trifase 230V, 50/60Hz |
| Interruttore differenziale | 30mA dedicato (tipo A o AC) |
| Interruttore magnetotermico | 32A curva C (monofase) o 16A tripolare (trifase) |
| Sezione cavo monofase | 3G4mm² (fase + neutro + terra) |
| Sezione cavo trifase | 5G2.5mm² (3 fasi + neutro + terra) |
| Messa a terra | Obbligatoria |
| Distanza quadro-vasca | Minimo 3 metri |
PERICOLO: Non tentare di eseguire collegamenti elettrici in autonomia. Un collegamento errato può causare folgorazione, incendio o danni irreparabili alla centralina.
Tipo di Alimentazione
Il BP6013G2/G3 supporta diverse configurazioni elettriche. La scelta dipende dalla potenza assorbita e dall'impianto disponibile.
| Configurazione | Tensione | Corrente | Uso Consigliato |
|---|---|---|---|
| Monofase | 230V~ | 1x32A | Installazioni domestiche standard |
| Trifase | 230V 3~ | 3x16A | Carichi distribuiti su 3 fasi (da linea 400V) |
NOTA: In configurazione trifase, il BP6013G2 utilizza le tre fasi a 230V (prelevate verso neutro da una linea trifase 400V). I carichi vengono distribuiti sulle tre fasi per bilanciare l'assorbimento.

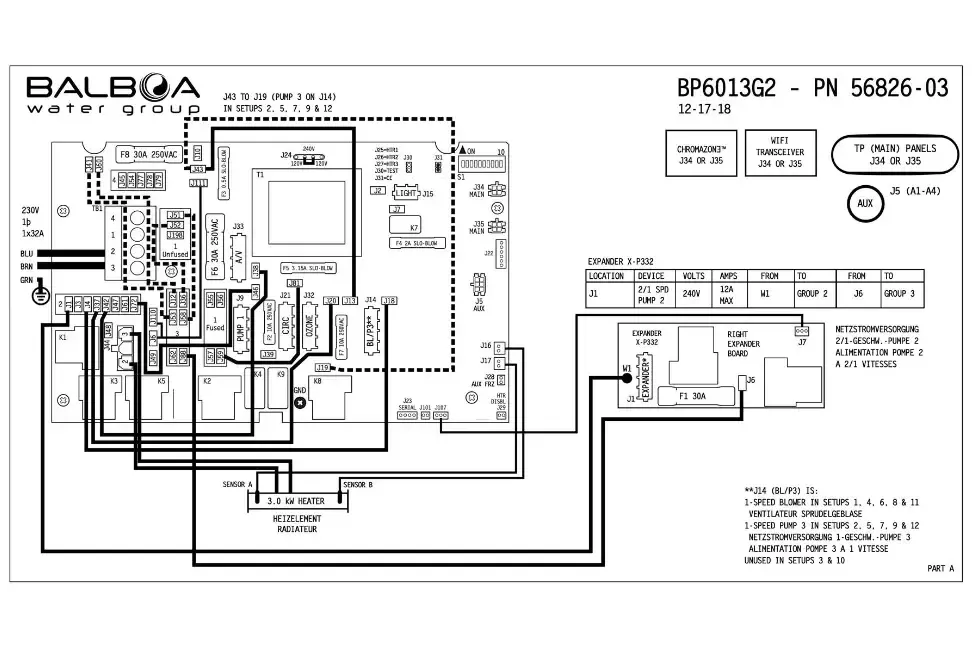

3.1 Collegamento standard BP6013G2 (monofase 220÷240 V + terra)
3.1.1
Attenzione: questa è la configurazione standard e in fase di installazione non è richiesta alcuna modifica.

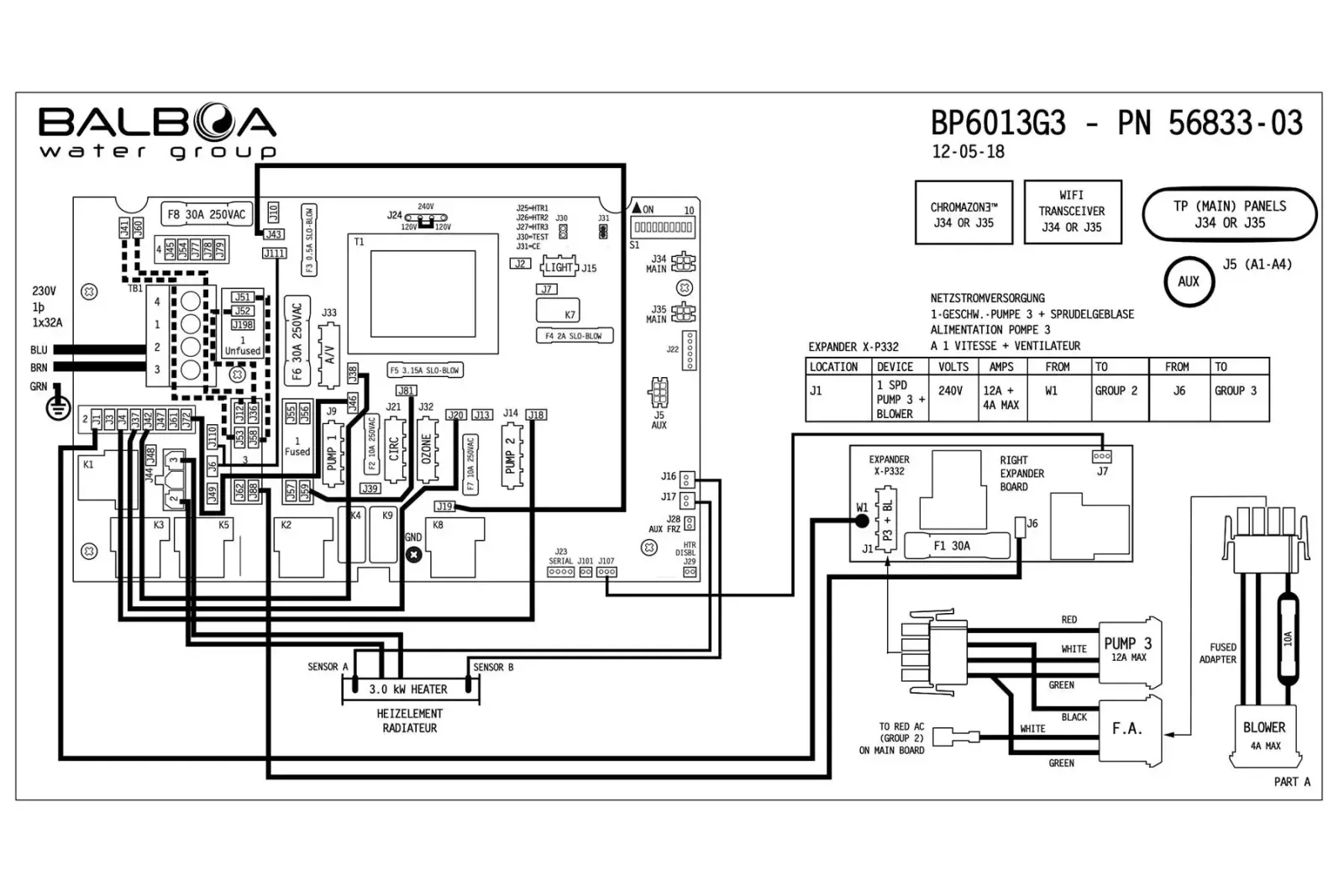

3.2 Collegamento standard BP6013G3 (monofase 220÷240 V + terra)
Attenzione: questa è la configurazione standard e in fase di installazione non è richiesta alcuna modifica.

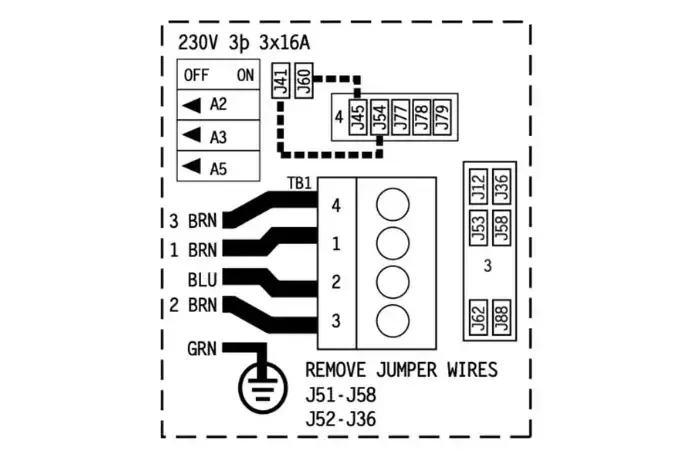

3.3 Collegamento Multifase (trifase 380V + Neutro + Terra)
Scollegare l’alimentazione elettrica. Per passare al sistema trifase, vanno eseguite queste modifiche ai ponticelli a filo, per passare dalla configurazione dell’immagine qui sopra a quella qui a sinistra.
- rimuovere il ponticello fra J52 e J62
- rimuovere il ponticello fra J51 e J88
- rimuovere il ponticello fra J41 e J12
- rimuovere il ponticello fra J60 e J36
- applicare il ponticello fra J60 e J45
- applicare il ponticello fra J41 e J79
- sul dip-switch S1: mettere A2 su ON
- sul dip-switch S1: mettere A3 su ON
- sul dip-switch S1: mettere A5 su OFF
Ricollegare l’alimentazione elettrica. La centralina di controllo ripeterà le funzioni automatiche di inizia- lizzazione (richiede circa 5 minuti).
Verifica dopo Installazione
Dopo l'installazione da parte del tecnico, verificare che:
- Il LED di stato sulla centralina sia acceso (verde fisso)
- Il display del pannello si accenda e mostri la temperatura
- Non compaiano codici di errore
- Le pompe rispondano ai comandi dal pannello
- Il riscaldatore si attivi quando richiesto
4 Funzioni Controllate
Le centraline BP6013G2 e BP6013G3 possono gestire i seguenti componenti (in base alla configurazione della minipiscina):
| Componente | Funzione |
|---|---|
| Pompa 1 | Pompa principale idromassaggio (1 o 2 velocita) |
| Pompa 2 | Pompa secondaria idromassaggio (1 o 2 velocita) |
| Pompa 3 | Pompa aggiuntiva (se presente) solo BP6013G3 |
| Pompa Circolazione | Filtrazione e circolazione continua |
| Blower | Soffiante per bolle d'aria |
| Riscaldatore | Riscaldamento acqua (2kW o 3kW) |
| Ozono | Sistema di sanificazione ozono |
| Luce | Illuminazione LED vasca |
5 Informazioni tecniche avanzate
Questa sezione e destinata a installatori e tecnici qualificati. Contiene specifiche tecniche, configurazioni e procedure di installazione.
5.1 Identificazione Prodotto
5.1.1 BP6013G2
| Specifica | Valore |
|---|---|
| Modello | BP6013G2 |
| Part Number (Incoloy 3kW) | 56826-03 |
| Part Number (Titanium 3kW) | 56827-03 |
| Part Number (Incoloy 2kW) | 56978-01 |
| Software Version | 43.0 |
| Anno Release | 2017 |
| Setup Disponibili | 12 |
5.1.2 BP6013G3
| Specifica | Valore |
|---|---|
| Modello | BP6013G3 |
| Part Number (Incoloy 3kW) | 56833-03 |
| Part Number (Titanium 3kW) | 56834-03 |
| Software Version | 43.0 |
| Anno Release | 2018 |
| Setup Disponibili | 9 |
5.2 Specifiche Elettriche
| Parametro | Valore |
|---|---|
| Alimentazione | 230VAC, 50/60Hz |
| Potenza Riscaldatore | 2.0kW o 3.0kW @ 240VAC |
| Configurazione Monofase | 1x32A |
| Configurazione Trifase | 3x16A (da linea 400V) |
5.3 Uscite Sistema
| Uscita | Descrizione | Corrente Max |
|---|---|---|
| Pump 1 | 1 o 2 velocita | 12A |
| Pump 2 | 1 o 2 velocita | 12A |
| Pump 3 | 1 velocita | 12A |
| Circ Pump | 1 velocita | 2A |
| Blower | 1 velocita | 4A |
| Ozone | - | 0.5A |
| Spa Light | 10VAC | 2A |
| A/V | 230VAC | 3A |
| Heater | 2.0/3.0kW @ 240VAC | - |
5.4 Pannelli Compatibili
| Pannello | Compatibilita |
|---|---|
| spaTouch2 | Si |
| TP900 | Si |
| TP800 | Si |
| TP600 | Si |
| TP400 | Si |
5.5 Setup Reference Table
5.5.1 BP6013G2 (12 Configurazioni)
| Setup | Circ Pump | Pump 1 | Pump 2 | Pump 3 | Blower |
|---|---|---|---|---|---|
| 1 | Prog. Filt. + Polling | 2-Speed | 2-Speed | - | 1-Speed |
| 2 | Prog. Filt. + Polling | 2-Speed | 2-Speed | 1-Speed | - |
| 3 | Prog. Filt. + Polling | 2-Speed | 2-Speed | - | - |
| 4 | Prog. Filt. + Polling | 2-Speed | 1-Speed | - | 1-Speed |
| 5 | Prog. Filt. + Polling | 2-Speed | 1-Speed | 1-Speed | - |
| 6 | Prog. Filt. + Polling | 1-Speed | 1-Speed | - | 1-Speed |
| 7 | Prog. Filt. + Polling | 1-Speed | 1-Speed | 1-Speed | - |
| 8 | None | 2-Speed | 2-Speed | - | 1-Speed |
| 9 | None | 2-Speed | 2-Speed | 1-Speed | - |
| 10 | None | 2-Speed | 2-Speed | - | - |
| 11 | None | 2-Speed | 1-Speed | - | 1-Speed |
| 12 | None | 2-Speed | 1-Speed | 1-Speed | - |
NOTA: Setup 1-7 includono Circ Pump con filtrazione programmabile e polling. Setup 8-12 utilizzano Pump 1 low speed per la filtrazione. A differenza del BP6013G3, Pump 2 può essere configurata a 2-Speed (setup 1-3, 8-10).
5.5.2 BP6013G2 (9 Configurazioni)
| Setup | Circ Pump | Pump 1 | Pump 2 | Pump 3 | Blower |
|---|---|---|---|---|---|
| 1 | Prog. Filt. + Polling | 2-Speed | 1-Speed | 1-Speed | 1-Speed |
| 2 | Prog. Filt. + Polling | 2-Speed | 1-Speed | 1-Speed | - |
| 3 | Prog. Filt. + Polling | 2-Speed | 1-Speed | - | 1-Speed |
| 4 | Prog. Filt. + Polling | 1-Speed | 1-Speed | 1-Speed | 1-Speed |
| 5 | Prog. Filt. + Polling | 1-Speed | 1-Speed | 1-Speed | - |
| 6 | Prog. Filt. + Polling | 1-Speed | 1-Speed | - | 1-Speed |
| 7 | None | 2-Speed | 1-Speed | 1-Speed | 1-Speed |
| 8 | None | 2-Speed | 1-Speed | 1-Speed | - |
| 9 | None | 2-Speed | 1-Speed | - | 1-Speed |
NOTA: Setup 1-6 includono Circ Pump con filtrazione programmabile e polling. Setup 7-9 utilizzano Pump 1 low speed per la filtrazione.

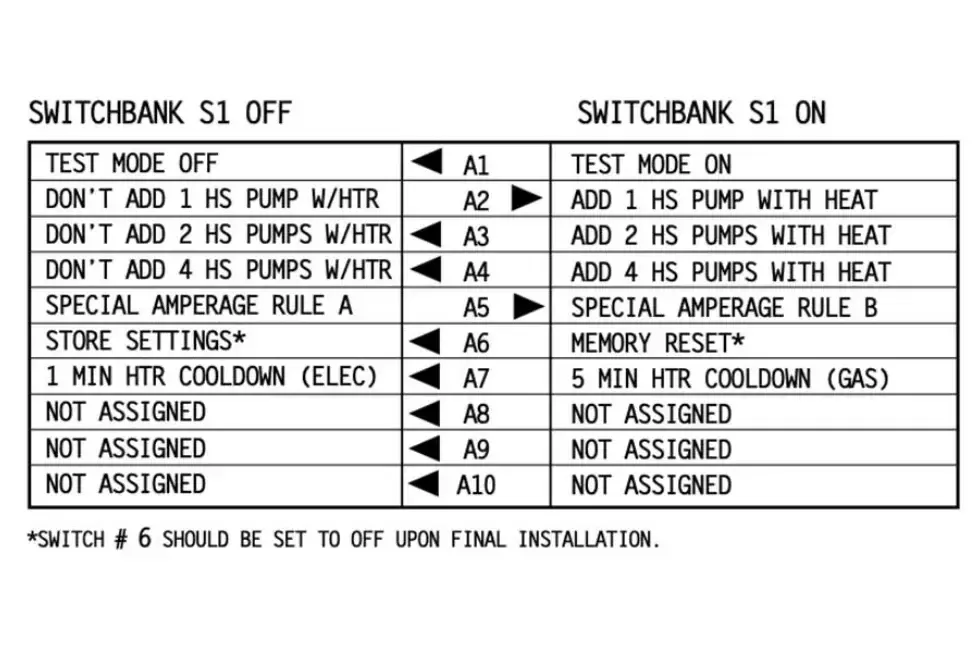

5.6 DIP Switch S1 (A1-A10)
| Switch | OFF | ON |
|---|---|---|
| A1 | Normal Operation | Test Mode |
| A2 | Normal | Add 1 HS pump w/ heater |
| A3 | Normal | Add 2 HS pumps w/ heater |
| A4 | Normal | Add 4 HS pumps w/ heater |
| A5 | Special Amperage Rule A | Special Amperage Rule B |
| A6 | Store Settings | Memory Reset |
| A7 | Cooling Time 1 min (electric) | Cooling Time 5 min (gas) |
| A8 | Not Assigned | Not Assigned |
| A9 | Not Assigned | Not Assigned |
| A10 | Not Assigned | Not Assigned |
5.7 Procedura Selezione Setup
- Scollegare l'alimentazione
- Aprire il coperchio della centralina
- Individuare i jumper di selezione setup
- Configurare il setup desiderato secondo la tabella
- Richiudere il coperchio
- Ricollegare l'alimentazione
- Verificare sul pannello che la configurazione sia corretta
5.8 Test Mode
La Test Mode (DIP A1 ON) permette di verificare il funzionamento di tutti i componenti:
- Impostare DIP A1 su ON
- Accendere il sistema
- Tutti i componenti saranno attivabili manualmente
- Verificare pompe, blower, luci, ozono
- Al termine, impostare DIP A1 su OFF
- Riavviare il sistema
5.9 Memory Reset
Per ripristinare le impostazioni di fabbrica:
- Scollegare l'alimentazione
- Impostare DIP A6 su ON
- Ricollegare l'alimentazione
- Attendere il messaggio MEM RSET sul display
- Scollegare l'alimentazione
- Impostare DIP A6 su OFF
- Ricollegare l'alimentazione
6 Espansioni
6.1 Scheda Expander X-P332
Aggiunge uscite supplementari per configurazioni avanzate. Supporta CHROMAZON3 per cromoterapia LED RGB avanzata.
6.2 Pannelli Ausiliari
- AX10 - Pannello ausiliario base
- AX20 - Pannello ausiliario intermedio
- AX40 - Pannello ausiliario avanzato
6.3 Bluetooth
- bba - Balboa Bluetooth Adapter (prima generazione)
- bba2 - Balboa Bluetooth Adapter 2 (seconda generazione)
