1 Introduzione
Questa sezione fornisce le informazioni essenziali per l'utente finale. Per dettagli tecnici e procedure di installazione, consultare la Scheda Tecnica in fondo al documento.
2 Cos'è il Control Box P23B32
Il P23B32 è una centralina elettronica Joyonway compatta per minipiscine, con il vantaggio unico di supportare l'alimentazione trifase 400V oltre alla 220-240V. È ideale per installazioni dove la linea principale è trifase 400V. Gestisce fino a 3 pompe, riscaldamento, filtrazione, blower, luci e sistema ozono.
3 Collegamento Elettrico
L'installazione elettrica della centralina deve essere eseguita esclusivamente da un elettricista qualificato, nel rispetto della normativa CEI 64-8 e del D.M. 37/2008.
Requisiti Impianto - Monofase 220V
| Requisito | Specifica |
|---|---|
| Tensione | 220-240V~ 50/60Hz |
| Interruttore differenziale | 30mA dedicato |
| Interruttore magnetotermico | 32A curva C |
| Sezione cavo | 3G4mm² (fase + neutro + terra) |
| Messa a terra | Obbligatoria |
Requisiti Impianto - Trifase 400V
| Requisito | Specifica |
|---|---|
| Tensione | 400V 3N~ 50/60Hz |
| Interruttore differenziale | 30mA tetrapolare dedicato |
| Interruttore magnetotermico | 16A tetrapolare curva C |
| Sezione cavo | 5G2.5mm² (3 fasi + neutro + terra) |
| Messa a terra | Obbligatoria |
PERICOLO: Non tentare di eseguire collegamenti elettrici in autonomia. La tensione 400V è particolarmente pericolosa. Un collegamento errato può causare folgorazione, incendio o danni irreparabili alla centralina.
Tipo di Alimentazione
Il P23B32 è l'unico modello Joyonway che supporta sia 220-240V che 400V trifase. Questa flessibilità lo rende ideale per installazioni industriali o dove l'impianto principale è trifase 400V.
| Configurazione | Tensione | Corrente | Uso Consigliato |
|---|---|---|---|
| Monofase | 220-240V~ | 1x32A | Installazioni domestiche standard |
| Bifase | 220-240V~ | 2x16A | Carichi distribuiti su 2 fasi |
| Trifase 400V | 400V 3N~ | 16A | Impianti industriali, trifase nativa |
IMPORTANTE: A differenza degli altri modelli, il P23B32 può essere collegato direttamente a una linea trifase 400V senza trasformatori. Verificare la configurazione dei jumper prima del collegamento.

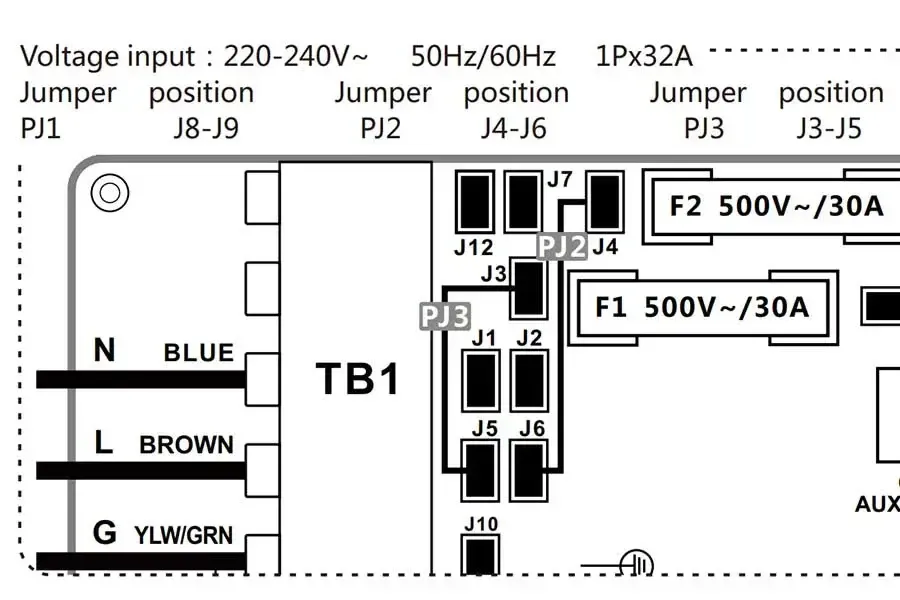

3.1 Collegamento standard P23B32 (monofase 220-240V + terra)
Attenzione: questa è la configurazione standard e in fase di installazione non è richiesta alcuna modifica ai jumper.
3.2

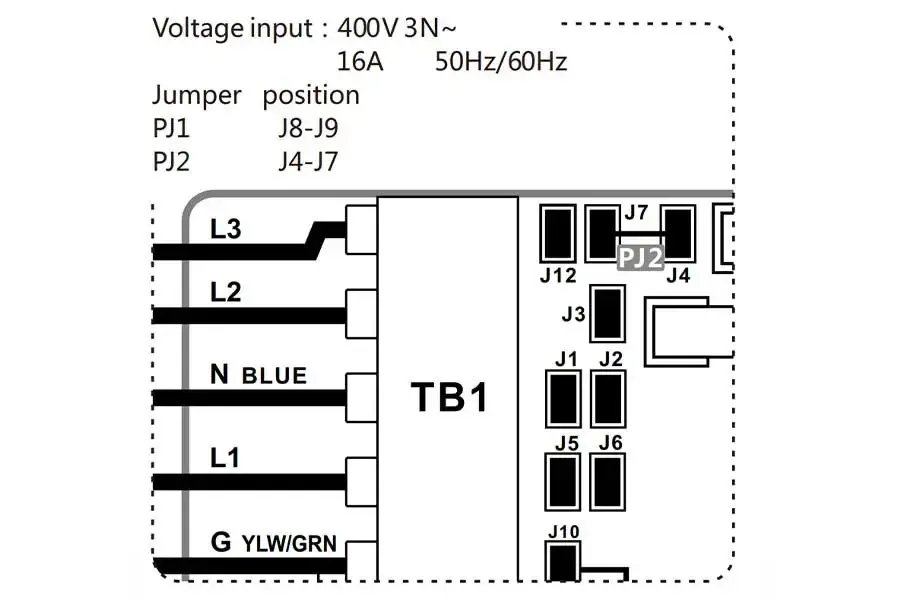

3.3 Collegamento Trifase 400V
Per il collegamento a 400V trifase, modificare i jumper come indicato nella tabella seguente PRIMA di collegare l'alimentazione.
3.4 Configurazione Jumper per Alimentazione
La configurazione elettrica avviene tramite jumper PJ1, PJ2, PJ3 sulla scheda. CONFIGURARE PRIMA DI COLLEGARE L'ALIMENTAZIONE.
| Configurazione | Tensione | Corrente | PJ1 | PJ2 | PJ3 |
|---|---|---|---|---|---|
| Monofase | 220-240V~ 50/60Hz | 1x32A | J8-J9 | J4-J6 | J3-J5 |
| Trifase 400V | 400V 3N~ 50/60Hz | 16A | J8-J9 | J4-J7 | - |
ATTENZIONE: Configurare i jumper PRIMA di collegare l'alimentazione. Una configurazione errata, specialmente in 400V, può causare danni gravi e irreparabili alla centralina e ai componenti collegati.
Verifica dopo Installazione
Dopo l'installazione da parte del tecnico, verificare che:
- Il LED di stato sulla centralina sia acceso
- Il display del pannello si accenda e mostri la temperatura
- Non compaiano codici di errore
- Le pompe rispondano ai comandi dal pannello
- Il riscaldatore si attivi quando richiesto
4 Funzioni Controllate
La centralina P23B32 gestisce i seguenti componenti:
| Componente | Funzione |
|---|---|
| Pompa 1 | Pompa principale (1 o 2 velocita) |
| Pompa 2 | Pompa secondaria |
| Pompa 3 / Blower | Pompa aggiuntiva OPPURE Blower (configurabile) |
| Pompa Circolazione | Filtrazione e circolazione continua |
| Riscaldatore | Riscaldamento acqua |
| Ozono | Sistema di sanificazione ozono |
| Luce | Illuminazione LED 12V (max 15W) |
NOTA: L'uscita CN5 può essere configurata come Blower OPPURE come Pump3 tramite DIP switch A3. Non è possibile avere entrambi contemporaneamente.
5 Pannelli Compatibili
Il P23B32 funziona con il pannello di controllo Joyonway:
| Pannello | Tipo | Note |
|---|---|---|
| PB553 | LCD con pulsanti | Pannello standard Joyonway |
6 Informazioni tecniche avanzate
Questa sezione e destinata a installatori e tecnici qualificati.
6.1 Identificazione Prodotto
| Specifica | Valore |
|---|---|
| Modello | P23B32 Control System |
| Versione | V1.0 |
| Certificazioni | CE |
| Target | Sistemi compatti con supporto 400V |
6.2 Specifiche Elettriche
| Parametro | Valore |
|---|---|
| Alimentazione Monofase | 220-240VAC, 50/60Hz |
| Alimentazione Trifase | 400V 3N~, 50/60Hz |
| Configurazione Monofase | 1x32A |
| Configurazione Trifase 400V | 16A |
| Frequenza | 50/60Hz |
6.3 Uscite Sistema
| Connettore | Dispositivo | Corrente Max |
|---|---|---|
| CN1 | PUMP1 (1 o 2 SPD) | 10A o HIGH:10A/LOW:2.5A |
| CN2 | PUMP2 | 10A MAX |
| CN5 | BLOWER o PUMP3 | 10A MAX |
| CN6 | CIRC PUMP | 2.5A MAX |
| CN7 | OZONE | 1A MAX |
| CN22 | LIGHT | 12VDC, 15W MAX |
| CN10 | AUX POWER | 1A MAX |
6.4 DIP Switch S1 (A1-A5)
| Switch | ON | OFF |
|---|---|---|
| A1 | HOST SYSTEM | SLAVE SYSTEM |
| A2 | POWER NOT LIMIT | POWER LIMIT |
| A3 | BLOWER OUTPUT (CN5) | PUMP3 OUTPUT (CN5) |
| A4 | SETTING | STORE SETTING |
| A5 | PUMP1 1-SPEED | PUMP1 2-SPEED |
NOTA: DIP A3 determina se CN5 funziona come Blower o come Pump3. DIP A5 determina se Pump1 e a 1 o 2 velocità.
6.5 Fusibili
| Fusibile | Valore |
|---|---|
| F1 | 500V~/30A |
| F2 | 500V~/30A |
| F3 | 250V~/T10A |
6.6 Procedura Configurazione Carichi
- Impostare DIP switch A4 su ON
- Accendere il sistema
- Entrare nel menù Set del pannello
- Premere "-" o "S" per 3 secondi per accedere a Function
- Configurare i carichi (Jets 1-3, Light, Blower, Ozone)
- Tornare a Set entro 60 secondi per salvare
- Spegnere e impostare A4 su OFF
6.7 Tipi di Luce Supportati
| Tipo | Cablaggio |
|---|---|
| 4 wire RGB | B (Blue), G (Green), R (Red), +12V |
| 2 wire | GND, +12V |
6.8 Tipi di Luce Supportati
- Installazioni con impianto trifase 400V nativo
- Minipiscine compatte (2-3 pompe)
- Situazioni dove serve flessibilita Blower/Pump3
- Installazioni internazionali (supporto 50/60Hz)
