Display VL801D

1 Introduzione

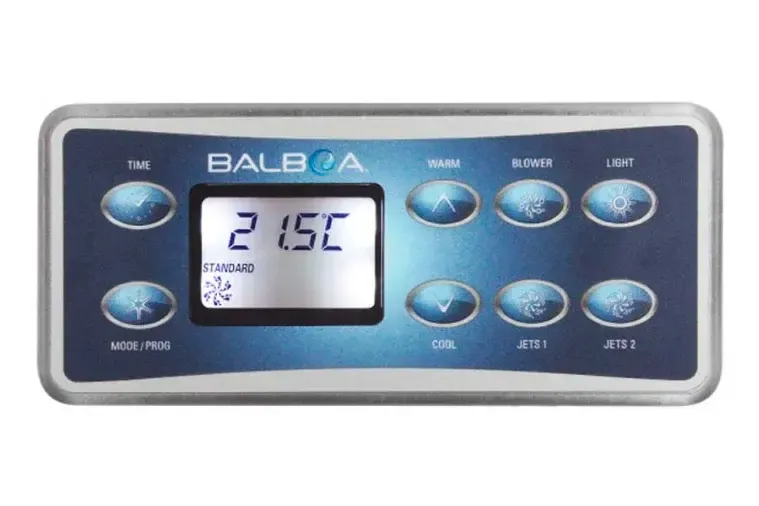

Il pannello di controllo Balboa VL801D è progettato per i sistemi VS e GS della serie 500DZ (da 500DZ a 520DZ). Questo pannello presenta un display LCD a segmenti che visualizza la temperatura dell'acqua, le modalità operative e i messaggi diagnostici.

Il pannello VL801D dispone di 7 pulsanti per il controllo completo della minipiscina:

1.1 Icone sul Display

Il display LCD visualizza diverse icone per indicare lo stato operativo:

1.2 Range di Temperatura

Il pannello VL801D consente di impostare la temperatura dell'acqua nel seguente range:

• Minimo: 80°F (26.0°C)
• Massimo: 104°F (40.0°C)

NOTA: La temperatura visualizzata sul display è aggiornata solo quando la pompa è in funzione da almeno 2 minuti.

2 Messaggio di Inizializzazione (Priming Mode)

Quando la minipiscina viene alimentata per la prima volta, il sistema entra automaticamente in Priming Mode. Sul display appare il simbolo "Pr".

2.1 Procedura di Adescamento

1. Verificare che il display mostri "Pr" (Priming Mode)
2. Premere ripetutamente il pulsante "Jets" per attivare tutte le pompe
3. Assicurarsi che tutte le pompe siano libere da aria
4. Il Priming Mode dura meno di 5 minuti
5. Premere "Warm" o "Cool" per uscire manualmente dal Priming Mode

ATTENZIONE: Durante il Priming Mode, verificare che tutte le pompe funzionino correttamente e non presentino bolle d'aria. Un adescamento incompleto può causare malfunzionamenti del riscaldamento.

Dopo il Priming Mode, la minipiscina funzionerà automaticamente in modalità Standard.

3 Impostazione Orario

Al primo avvio, sul display lampeggia il messaggio "SET TIME". Per impostare l'orario:

1. Premere il pulsante "Time"
2. Premere il pulsante "Mode/Prog"
3. Premere "Warm" o "Cool" per far scorrere l'orario
4. Quando viene visualizzato l'orario desiderato, premere nuovamente "Warm" o "Cool" per fermare lo scorrimento
5. Premere "Time" per confermare l'impostazione

NOTA: Nelle sequenze multi-pulsante, se i pulsanti vengono premuti troppo velocemente potrebbero non essere registrati. Attendere un istante tra una pressione e l'altra.

4 Impostazione Range di Temperatura

Per visualizzare e modificare la temperatura impostata:

4.1 Visualizzare la Temperatura Impostata

1. Premere "Warm" o "Cool" una volta
2. Il display mostra la temperatura target lampeggiante

4.2 Modificare la Temperatura

1. Premere "Warm" o "Cool" per visualizzare la temperatura impostata
2. Prima che il display smetta di lampeggiare, premere nuovamente "Warm" per aumentare o "Cool" per diminuire
3. Dopo 3 secondi di inattività, il display smette di lampeggiare e torna a visualizzare la temperatura attuale

NOTA: La temperatura visualizzata è aggiornata solo dopo che la pompa è stata in funzione per almeno 2 minuti.

5 Modalità (Standard/Economy/Sleep)

Il pannello VL801D offre tre modalità operative per gestire il riscaldamento dell'acqua. Per cambiare modalità, premere prima "Warm" o "Cool", poi premere "Mode/Prog".

5.1 Modalità Standard

In modalità Standard, la minipiscina mantiene costantemente la temperatura impostata. Sul display viene visualizzata l'icona "STANDARD".

• Il riscaldatore si attiva ogni volta che la temperatura scende sotto il valore impostato
• La minipiscina è sempre pronta per l'uso
• Consumo energetico più elevato

5.2 Modalità Economy

In modalità Economy, la minipiscina riscalda l'acqua alla temperatura impostata solo durante i cicli di filtrazione. Sul display viene visualizzata l'icona "ECONOMY".

• "Eco" appare quando la temperatura non è aggiornata
• "Eco" si alterna con la temperatura quando la pompa è in funzione
• Risparmio energetico rispetto alla modalità Standard

5.3 Modalità Sleep

In modalità Sleep, la minipiscina mantiene la temperatura a 20°F (10°C) al di sotto della temperatura impostata, riscaldando solo durante i cicli di filtrazione.

• "SLP" appare quando la temperatura non è aggiornata
• "SLP" si alterna con la temperatura attuale quando la pompa è in funzione
• Massimo risparmio energetico
• Ideale per periodi di non utilizzo prolungato

6 Impostazioni Filtrazione (Preimpostati + FLTR1 e 2)

6.1 Cicli di Filtrazione Preimpostati

Il sistema dispone di due cicli di filtrazione preimpostati:

6.2 Comportamento Durante la Filtrazione

Il comportamento del sistema durante la filtrazione varia in base alla configurazione:

Sistemi senza pompa di circolazione (non-circ):

• La pompa 1 a bassa velocità e il generatore di ozono (se installato) funzionano durante la filtrazione

Sistemi con circolazione 24 ore:

• La pompa di circolazione e il generatore di ozono funzionano 24 ore su 24
• In ambienti caldi, la pompa di circolazione può spegnersi per periodi di 30 minuti, eccetto durante i cicli di filtrazione

Sistemi con circolazione non-24 ore:

• La pompa di circolazione e il generatore di ozono funzionano durante la filtrazione
• Possono attivarsi automaticamente anche in altri momenti

NOTA: All'inizio di ogni ciclo di filtrazione, tutti gli altri dispositivi si attivano brevemente per spurgare le tubazioni.

6.3 Programmazione Cicli di Filtrazione (FLTR1 e FLTR2)

Non è obbligatorio modificare i cicli di filtrazione, ma se si desidera personalizzarli:

1. Premere "Time", poi "Mode/Prog", poi ancora "Mode/Prog" entro 3 secondi
2. Appare "SET START FILTER 1 (AM)"
3. Premere "Warm" o "Cool" per impostare l'orario di inizio del primo ciclo
4. Premere "Mode/Prog" per passare a "SET STOP FILTER 1"
5. Regolare l'orario di fine con "Warm" o "Cool"
6. Premere "Mode/Prog" per passare a "SET START FILTER 2 (PM)"
7. Regolare l'orario di inizio del secondo ciclo
8. Premere "Mode/Prog" per passare a "SET STOP FILTER 2"
9. Regolare l'orario di fine
10. Premere "Mode/Prog" per confermare tutte le impostazioni

7 Blocco e Sblocco del Pannello

7.1 Blocco Completo del Pannello

Per bloccare tutti i pulsanti del pannello:

1. Premere "Time", "Blower" e "Warm" entro 3 secondi
2. Il pannello è ora bloccato

Per sbloccare il pannello:

1. Premere "Time", "Blower" e "Cool" entro 2 secondi

7.2 Blocco Solo Temperatura

Per disabilitare solo i pulsanti di regolazione temperatura:

1. Premere "Warm", "Time", "Blower" e "Warm" entro 3 secondi
2. I pulsanti "Warm" e "Cool" sono ora disabilitati

Per sbloccare la temperatura:

1. Premere "Time", "Blower" e "Cool" entro 2 secondi

NOTA: Su alcuni sistemi, il pulsante "Jets 1" viene utilizzato al posto di "Blower" nelle sequenze di blocco/sblocco.

8 Messaggi di Errore e Diagnostica

Questa sezione descrive tutti i messaggi diagnostici che possono apparire sul display LCD del pannello VL801D. Comprendere questi messaggi permette di identificare rapidamente eventuali problemi e intervenire in modo appropriato.

ATTENZIONE: In caso di messaggi di errore persistenti o se non si è sicuri dell'intervento da effettuare, contattare un tecnico qualificato. Non tentare riparazioni elettriche o idrauliche senza le competenze necessarie.

8.1 Messaggi Generali di Stato

8.1.1 Display Spento - Nessun Messaggio

Se il display non mostra alcun messaggio, significa che l'alimentazione elettrica è stata interrotta alla minipiscina.

Cosa succede:

• Il pannello di controllo sarà disabilitato fino al ripristino dell'alimentazione
• Tutte le impostazioni della minipiscina (temperatura, modalità, cicli filtrazione) saranno conservate in memoria
• Le impostazioni verranno ripristinate automaticamente alla prossima accensione

Cosa fare:

1. Verificare che l'interruttore principale sia in posizione ON
2. Controllare il quadro elettrico per eventuali interruttori scattati
3. Verificare che il differenziale (GFCI/RCD) non sia scattato
4. Se il problema persiste, contattare un elettricista qualificato

8.1.2 - - (Trattini) - Temperatura Sconosciuta

Questo messaggio indica che il sistema non ha ancora rilevato la temperatura dell'acqua. È normale vedere questo messaggio subito dopo l'accensione o dopo un periodo di inattività della pompa.

Cosa fare:

1. Attendere che la pompa sia in funzione per almeno 2 minuti
2. Dopo questo periodo, la temperatura attuale verrà visualizzata automaticamente
3. Se i trattini persistono anche con la pompa in funzione, potrebbe esserci un problema con i sensori

NOTA: La temperatura visualizzata sul display è aggiornata e affidabile solo quando la pompa è stata in funzione per almeno 2 minuti.

8.2 Messaggi di Surriscaldamento

8.2.1 OHH - Surriscaldamento Riscaldatore

Questo messaggio indica che uno dei sensori di temperatura ha rilevato 118°F (47.8°C) al riscaldatore. La minipiscina si è spenta automaticamente per sicurezza.

PERICOLO: NON ENTRARE IN ACQUA quando appare questo messaggio. Temperature così elevate possono causare ustioni gravi, ipertermia e altri problemi di salute potenzialmente fatali.

Possibili cause:

• Flusso d'acqua insufficiente attraverso il riscaldatore
• Filtro intasato che riduce la circolazione
• Valvole parzialmente chiuse
• Pompa non correttamente adescata
• Malfunzionamento del termostato o dei sensori

Cosa fare:

1. Non entrare in acqua in nessun caso
2. Rimuovere la copertura della minipiscina per permettere il raffreddamento
3. Attendere che il riscaldatore si sia raffreddato
4. Una volta raffreddato, premere un pulsante qualsiasi per resettare l'errore
5. Se la minipiscina non si resetta, spegnere l'alimentazione principale
6. Contattare il rivenditore o l'assistenza tecnica

8.2.2 OHS - Surriscaldamento Acqua

Questo messaggio indica che uno dei sensori ha rilevato che la temperatura dell'acqua della minipiscina ha raggiunto 110°F (43.5°C). La minipiscina si è spenta automaticamente.

PERICOLO: NON ENTRARE IN ACQUA quando appare questo messaggio. Temperature superiori a 40°C possono causare ipertermia, colpi di calore e altri gravi problemi di salute.

Differenza da OHH: Mentre OHH indica surriscaldamento del riscaldatore stesso, OHS indica che l'acqua nella vasca è troppo calda. OHS può essere causato da condizioni ambientali o dall'uso prolungato.

Cosa fare:

1. Non entrare in acqua
2. Rimuovere la copertura della minipiscina per accelerare il raffreddamento
3. Attendere che la temperatura scenda
4. A 107°F (41.7°C), la minipiscina dovrebbe resettarsi automaticamente
5. Se non si resetta automaticamente, spegnere l'alimentazione e contattare l'assistenza

Prevenzione:

• Non impostare temperature troppo elevate
• Verificare che la copertura non trattenga troppo calore in ambienti caldi
• Controllare regolarmente la temperatura impostata

8.3 Messaggi Relativi ai Sensori

8.3.1 SnA - Guasto Sensore A

Questo messaggio indica che il sensore collegato al jack "Sensor A" non funziona correttamente. La minipiscina è stata spenta per sicurezza.

ATTENZIONE: Senza un sensore funzionante, il sistema non può monitorare correttamente la temperatura, il che può essere pericoloso.

Cosa fare:

1. Contattare il rivenditore o l'assistenza tecnica
2. Il sensore dovrà essere verificato e probabilmente sostituito
3. Non tentare di riparare o sostituire il sensore autonomamente se non qualificati

NOTA: Questo messaggio può apparire temporaneamente durante una condizione di surriscaldamento. Se appare brevemente e poi scompare, potrebbe non indicare un guasto permanente.

8.3.2 Snb - Guasto Sensore B

Questo messaggio indica che il sensore collegato al jack "Sensor B" non funziona correttamente. La minipiscina è stata spenta per sicurezza.

Cosa fare:

1. Contattare il rivenditore o l'assistenza tecnica per la verifica e sostituzione
2. Come per SnA, questo messaggio può apparire temporaneamente in condizioni di surriscaldamento

8.3.3 SnS - Sensori Non Bilanciati

Questo messaggio indica che i due sensori di temperatura del sistema mostrano letture significativamente diverse tra loro.

Comportamento del messaggio:

• Se il messaggio alterna con la temperatura della minipiscina, potrebbe essere una condizione temporanea
• Se il messaggio lampeggia da solo senza mostrare la temperatura, la minipiscina è stata spenta

Possibili cause:

• Un sensore sta iniziando a degradarsi
• Problemi di connessione di un sensore
• Aria intrappolata vicino a un sensore
• Condizione temporanea durante variazioni rapide di temperatura

Cosa fare:

1. Osservare se il messaggio è persistente o intermittente
2. Se alterna con la temperatura, monitorare la situazione
3. Se lampeggia da solo, la minipiscina è spenta e richiede intervento
4. Se il problema persiste, contattare il rivenditore o l'assistenza tecnica

8.4 Messaggi Relativi al Flusso d'Acqua

8.4.1 HFL - Problema di Flusso Rilevato

Questo messaggio indica che è stata rilevata una differenza significativa tra le letture dei sensori di temperatura. Questo può indicare un problema di flusso d'acqua nel sistema.

Possibili cause:

• Livello dell'acqua troppo basso
• Pompe non correttamente adescate
• Filtro parzialmente intasato
• Ostruzioni nelle tubazioni
• Valvole parzialmente chiuse
• Aria nel sistema

Cosa fare:

1. Verificare che il livello dell'acqua sia adeguato
2. Controllare che tutte le pompe siano state correttamente adescate
3. Verificare e pulire il filtro se necessario
4. Assicurarsi che tutte le valvole siano completamente aperte
5. Se il problema persiste, contattare l'assistenza tecnica

8.4.2 LF - Problemi di Flusso Persistenti

Questo messaggio appare alla quinta occorrenza del messaggio HFL entro 24 ore. Indica un problema di flusso ricorrente che richiede attenzione.

Caratteristiche:

• Il riscaldatore viene spento per sicurezza
• Le altre funzioni della minipiscina (pompe, luci, ecc.) continuano a funzionare normalmente
• La capacità di riscaldamento non si resetta automaticamente

Cosa fare:

1. Eseguire tutti i controlli indicati per il messaggio HFL
2. Premere un pulsante qualsiasi per resettare l'errore e riattivare il riscaldamento
3. Se il problema si ripresenta frequentemente, è necessario identificare e risolvere la causa sottostante
4. Contattare l'assistenza tecnica per una diagnosi approfondita

8.4.3 dr - Possibile Riscaldatore Asciutto

Questo messaggio indica una possibile condizione di acqua insufficiente, scarso flusso o bolle d'aria rilevate nel riscaldatore. La minipiscina si è spenta per 15 minuti come misura precauzionale.

ATTENZIONE: Il funzionamento a secco del riscaldatore può causare danni permanenti ai componenti.

Caratteristiche:

• La minipiscina rimane spenta per 15 minuti
• Il messaggio si resetterà automaticamente dopo 15 minuti
• È possibile resettare manualmente premendo un pulsante

Cosa fare:

1. Verificare che il livello dell'acqua sia adeguato
2. Controllare che tutte le pompe siano state correttamente adescate
3. Verificare che non ci siano perdite visibili
4. Attendere i 15 minuti o premere un pulsante per resettare
5. Se il problema persiste, contattare l'assistenza tecnica

8.4.4 dry - Riscaldatore Asciutto Confermato

Questo messaggio appare alla terza occorrenza del messaggio "dr". Indica che il sistema ha rilevato ripetutamente una condizione di acqua insufficiente nel riscaldatore. La minipiscina è stata spenta per sicurezza.

PERICOLO: Questo è un messaggio serio che indica un problema persistente che deve essere risolto prima di continuare a utilizzare la minipiscina.

Caratteristiche:

• La minipiscina è completamente spenta
• Il sistema NON si resetta automaticamente
• È necessario un reset manuale dopo aver risolto il problema

Cosa fare:

1. Verificare immediatamente il livello dell'acqua
2. Controllare eventuali perdite nel sistema
3. Assicurarsi che tutte le pompe siano adescate correttamente
4. Verificare che le valvole siano aperte e il filtro non sia intasato
5. Solo dopo aver risolto il problema, premere un pulsante per resettare manualmente
6. Se il messaggio riappare, contattare l'assistenza tecnica prima di continuare l'uso

8.5 Protezione Antigelo

8.5.1 ICE - Condizione di Gelo Potenziale

Questo messaggio indica che il sistema ha rilevato una potenziale condizione di gelo e ha attivato automaticamente la protezione antigelo.

Funzionamento della protezione antigelo:

• Tutti i dispositivi ad acqua si attivano automaticamente indipendentemente dallo stato della minipiscina
• Le pompe fanno circolare l'acqua per prevenire il congelamento
• Il riscaldatore può attivarsi per innalzare la temperatura
• I dispositivi rimangono attivi per 4 minuti dopo che i sensori rilevano che la temperatura è salita sopra 45°F (7.2°C)

NOTA: Questo è un sistema di sicurezza automatico. Non è richiesta alcuna azione da parte dell'utente.

Cosa fare:

1. Non è richiesta alcuna azione - il sistema gestisce automaticamente la protezione
2. Verificare che la copertura sia posizionata correttamente per ridurre la dispersione di calore
3. In climi molto freddi, considerare l'installazione di un sensore di gelo ausiliario per una protezione aggiuntiva

ATTENZIONE: Anche quando la minipiscina è spenta a causa di un errore, i dispositivi possono comunque attivarsi se è necessaria la protezione antigelo. Questo è un comportamento normale e di sicurezza.

NOTA: Un sensore di gelo ausiliario opzionale può essere aggiunto per proteggere contro condizioni di gelo straordinarie. La protezione con sensore ausiliario è consigliabile in climi più freddi. Consultare il rivenditore per i dettagli sull'installazione.

8.6 Controllo Dispositivi

Il pannello VL801D permette di controllare i seguenti dispositivi:

NOTA: La pompa a bassa velocità può attivarsi automaticamente per la filtrazione e il riscaldamento. Durante questi periodi non può essere disattivata dal pannello, ma è possibile attivare l'alta velocità.

ATTENZIONE: Pericolo di scossa elettrica. Il sistema non contiene parti riparabili dall'utente. Non tentare di riparare il sistema di controllo. Contattare il rivenditore o l'assistenza tecnica. L'installazione deve essere eseguita da un elettricista qualificato e tutti i collegamenti di messa a terra devono essere correttamente installati.
