1 Introduzione
Questa sezione fornisce le informazioni essenziali per l'utente finale. Per dettagli tecnici e procedure di installazione, consultare la Scheda Tecnica in fondo al documento.
2 Cos'è il Control Box GS523DZ
Il GS523DZ appartiene alla serie GS di Balboa, una linea di centraline più semplice rispetto alla serie BP. Gestisce pompe idromassaggio, riscaldamento, filtrazione, luci, blower e sistema ozono. Si trova nel vano tecnico della minipiscina ed e collegata ai pannelli della serie VL (VL801D, VL802D) con display a segmenti LCD.
3 Collegamento Elettrico
L'installazione elettrica della centralina deve essere eseguita esclusivamente da un elettricista qualificato, nel rispetto della normativa CEI 64-8 e del D.M. 37/2008.
Requisiti Impianto
| Requisito | Monofase | Trifase 400V |
|---|---|---|
| Alimentazione | 230V~ 50Hz | 400V 3N~ 50Hz |
| Interruttore differenziale | 30mA dedicato | 30mA tetrapolare |
| Interruttore magnetotermico | 32A curva C (max 40A) | 16A per fase (max 20A) |
| Sezione cavo | 3G4mm² | 5G2.5mm² |
| Messa a terra | Obbligatoria | Obbligatoria |
| Distanza quadro-vasca | Minimo 3 metri | Minimo 3 metri |
PERICOLO: Non tentare di eseguire collegamenti elettrici in autonomia. Un collegamento errato può causare folgorazione, incendio o danni irreparabili alla centralina.
Tipo di Alimentazione
Il GS523DZ supporta diverse configurazioni elettriche, inclusa la trifase 400V (richiede PCB Rev B).
| Configurazione | Tensione | Corrente | Uso Consigliato |
|---|---|---|---|
| Monofase (Single Service) | 230V~ | 1x32A | Installazioni domestiche standard |
| Bifase (Dual Service) | 230V~ | 2x16A | Carichi distribuiti su 2 linee |
| Trifase 400V (3-Phase) | 400V 3N~ | 16A per fase | Impianti industriali, trifase nativa |
IMPORTANTE: La configurazione trifase 400V richiede la PCB Rev B e il collegamento DEVE includere il neutro (tensione fase-neutro 230V). Vedere la sezione tecnica per le istruzioni di cablaggio.

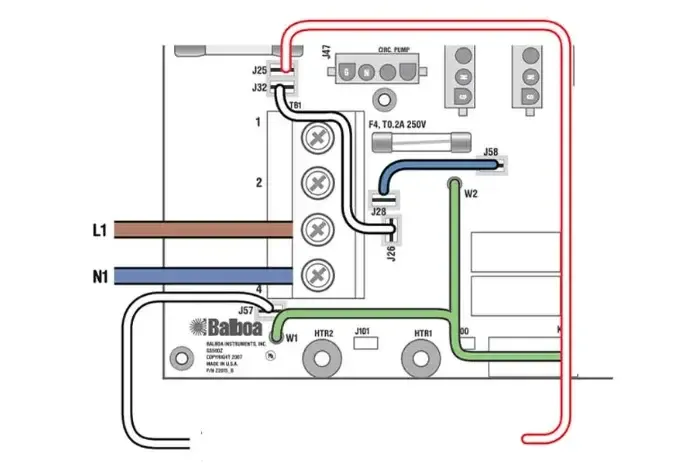

3.1 Collegamento standard GS523DZ (monofase 220-240V + terra)
Attenzione: questa è la configurazione standard e in fase di installazione non è richiesta alcuna modifica.
Verifica dopo Installazione
Dopo l'installazione da parte del tecnico, verificare che:
- Il LED di stato sulla centralina sia acceso
- Il display del pannello si accenda e mostri la temperatura
- Non compaiano codici di errore
- Le pompe rispondano ai comandi dal pannello
- Il riscaldatore si attivi quando richiesto
4 Funzioni Controllate
La centralina GS523DZ gestisce i seguenti componenti:
| Componente | Funzione |
|---|---|
| Pompa 1 | Pompa principale idromassaggio (2 velocita) |
| Pompa 2 | Pompa secondaria idromassaggio |
| Pompa 3 | Pompa aggiuntiva |
| Pompa Circolazione | Filtrazione continua (solo Setup 2) |
| Blower | Soffiante per bolle d'aria |
| Riscaldatore | Riscaldamento acqua (3kW) |
| Ozono | Sistema di sanificazione ozono |
| Luce | Illuminazione vasca (10V) |
| A/V | Uscita audio/video |
5 Pannelli Compatibili
Il GS523DZ funziona con i seguenti pannelli di controllo Balboa della serie VL:
| Pannello | Part Number | Tipo |
|---|---|---|
| VL801D | 54121 | LCD a segmenti |
| VL802D | 54562 | LCD a segmenti |
NOTA: I pannelli della serie VL hanno un display a segmenti LCD, diverso dai display grafici dei pannelli TP. L'interfaccia è piu semplice ma comunque completa per le funzioni base.
6 Informazioni tecniche avanzate
Questa sezione e destinata a installatori e tecnici qualificati.
6.1 Identificazione Prodotto
| Specifica | Valore |
|---|---|
| Modello | GS523DZ |
| System PN | 54763-01 |
| System Model | GS5-GS523DZ-RCA-3.0 |
| Software Version | 43 |
| Anno Release | 2009 |
| Setup Disponibili | 2 |
| Serie | GS (vs BP) |
6.2 Specifiche Elettriche
| Parametro | Valore |
|---|---|
| Alimentazione Monofase | 230VAC, 50Hz, 1x32A |
| Alimentazione Bifase | 230VAC, 50Hz, 2x16A |
| Alimentazione Trifase | 400VAC 3N~, 50Hz, 16A per fase (richiede PCB Rev B) |
| Potenza Riscaldatore | 3.0kW @ 240V |

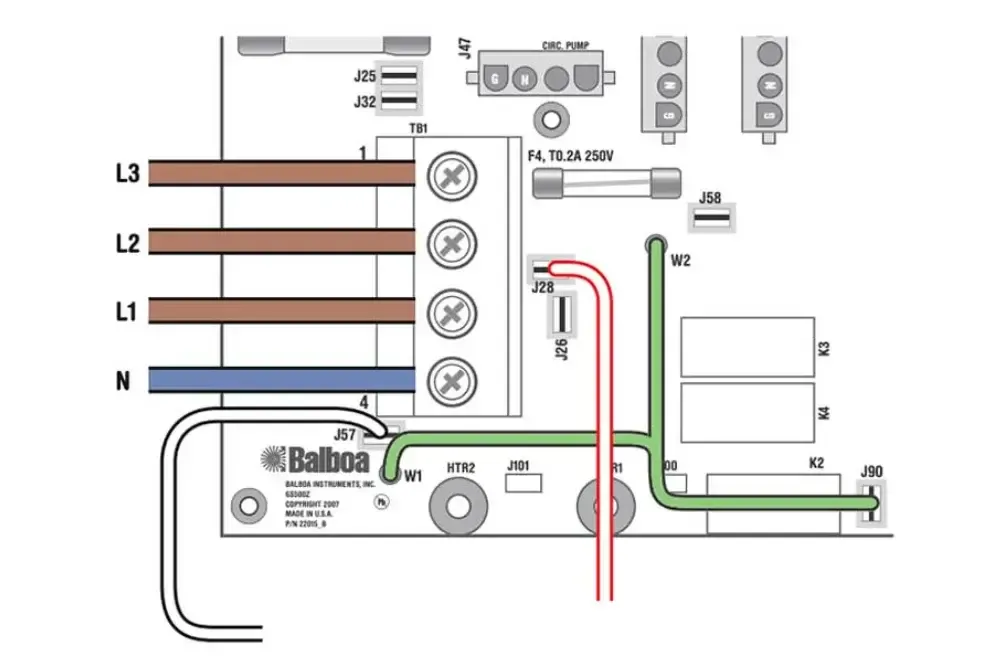

6.3 Configurazione Trifase 400V (3-Phase Service)
La configurazione trifase richiede la PCB Rev B e le seguenti modifiche al cablaggio:
- Rimuovere completamente il filo bianco da J26 e J32 (o J25)
- Rimuovere completamente il filo blu da J28 e J58
- Collegare le 3 fasi (L1, L2, L3), neutro (N) e terra (PE)
Distribuzione carichi in trifase:
| Fase | Carichi |
|---|---|
| L1 | Riscaldatore |
| L2 | Schede espansione (opzionali) |
| L3 | Pompa 1, Blower, equipaggiamento main board |
IMPORTANTE: Il collegamento DEVE includere il neutro con tensione fase-neutro di 230VAC.

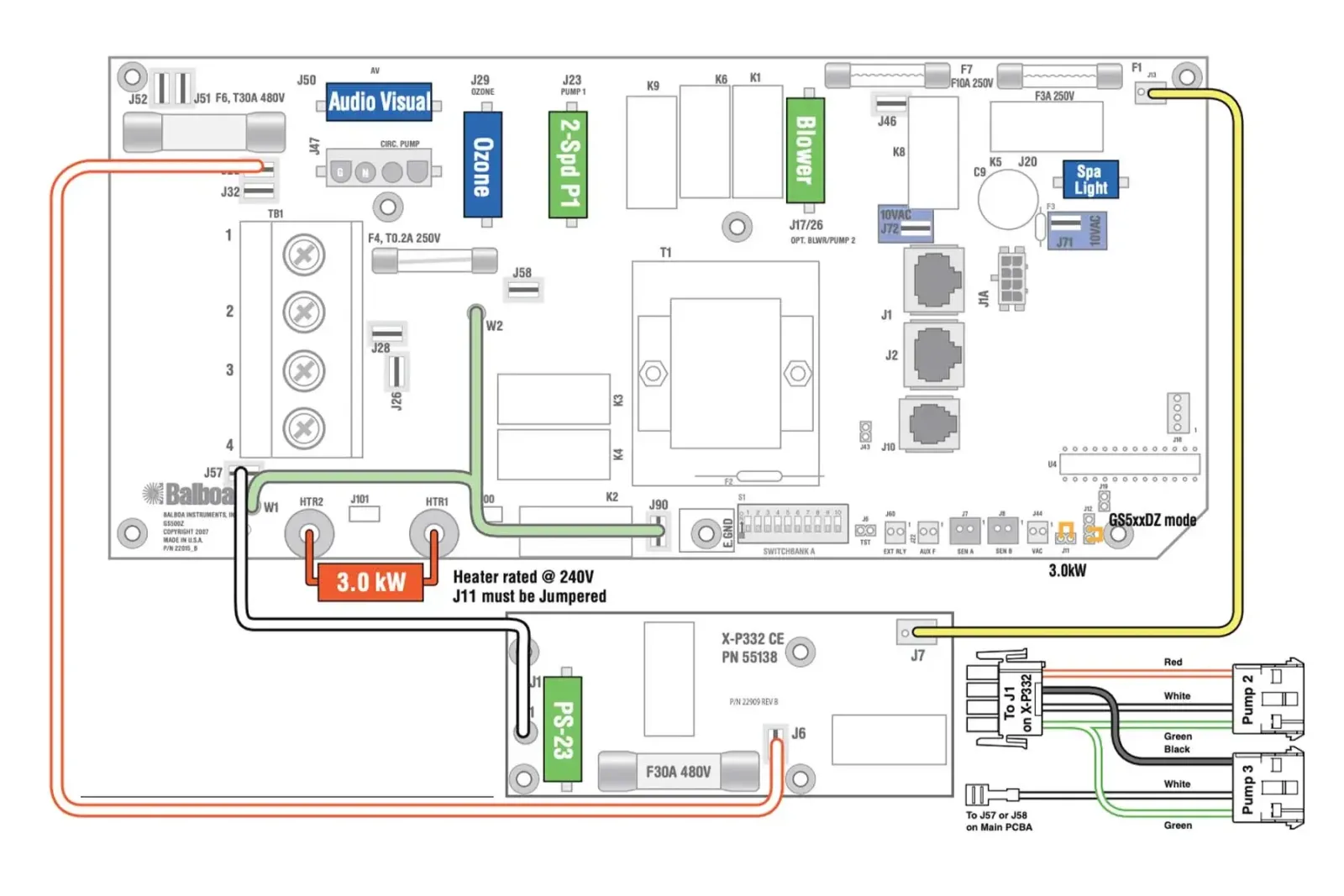

6.4 Uscite Sistema
| Uscita | Tensione | Note |
|---|---|---|
| Pump 1 | 230V | 2-Speed |
| Pump 2 | 230V | 1-Speed |
| Pump 3 | 230V | 1-Speed |
| Blower | 230V | - |
| Ozone | 230V | - |
| Circ Pump | 230V | Solo Setup 2 |
| Spa Light | 10V | - |
| A/V | 230V | - |
| Heater | - | 3.0kW |
6.5 Setup Reference Table (2 Configurazioni)
| Setup | Circ Pump | Pump 1 | Pump 2 | Pump 3 | Blower | Ozone |
|---|---|---|---|---|---|---|
| 1 | - | 2-Spd 230V | 1-Spd 230V | 1-Spd 230V | 230V | 230V |
| 2 | 230V | 2-Spd 230V | 1-Spd 230V | 1-Spd 230V | 230V | 230V |
NOTA: La differenza chiave tra Setup 1 e Setup 2 e la presenza della Circ Pump dedicata. Nel Setup 1, la filtrazione avviene tramite Pump 1 low speed.
6.6 DIP Switch S1 (A1-A10)
| Switch | OFF | ON |
|---|---|---|
| A1 | Normal Operation | Test Mode |
| A2 | Normal | 16A Total |
| A3 | Not Assigned | Not Assigned |
| A4 | Not Assigned | Not Assigned |
| A5 | Pump 1 2-Speed | Pump 1 1-Speed |
| A6 | 50Hz | 60Hz |
| A7 | J17/26 Disabled | J17/26 Enabled |
| A8 | Celsius (C) | Fahrenheit (F) |
| A9 | Normal Circ Mode | 24hr Circ Mode |
| A10 | Normal | 20A Total |
6.7 Jumper Importanti
| Jumper | Posizione | Funzione |
|---|---|---|
| J11 | 2 PIN | Heater 3kW o superiore |
| J11 | 1 PIN | Heater 2.5kW o inferiore |
| J12 | - | Selezione software (NON MODIFICARE) |
| J43 | CHIUSO | Reset Persistent Memory |
ATTENZIONE: Non modificare J12. La modifica errata può rendere il sistema inutilizzabile.
6.8 Memory Reset
Per ripristinare le impostazioni di fabbrica (diverso dalla serie BP):
- Scollegare l'alimentazione
- Chiudere il jumper J43
- Ricollegare l'alimentazione
- Attendere il reset
- Scollegare l'alimentazione
- Aprire il jumper J43
- Ricollegare l'alimentazione
6.9 Opzioni aggiuntive
- Dolphin Remote - Telecomando wireless
- IR Receiver Module - Ricevitore infrarossi
- MoodEFX / FiberEFX Lighting - Sistemi illuminazione avanzati
- Expander Board X-P332 CE - Scheda espansione
