1 Introduzione
Questa sezione fornisce le informazioni essenziali per l'utente finale. Per dettagli tecnici e procedure di installazione, consultare la Scheda Tecnica in fondo al documento.
2 Cos'e il Control Box P20B29
Il P20B29 è una centralina elettronica Joyonway per minipiscine, progettata per sistemi multi-pompa (fino a 4 pompe). Gestisce pompe idromassaggio, riscaldamento, filtrazione, blower, luci e sistema ozono. Si trova nel vano tecnico della minipiscina ed è collegata al pannello di controllo PB553.
3 Collegamento Elettrico
L'installazione elettrica della centralina deve essere eseguita esclusivamente da un elettricista qualificato, nel rispetto della normativa CEI 64-8 e del D.M. 37/2008.
Requisiti Impianto
| Requisito | Monofase | Bifase/Trifase |
|---|---|---|
| Tensione | 220-240V~ 50Hz | 220-240V~ 50Hz |
| Interruttore differenziale | 30mA dedicato | 30mA dedicato |
| Interruttore magnetotermico | 32A curva C | 16A per fase |
| Sezione cavo | 3G4mm² | 4/5G2.5mm² |
| Messa a terra | Obbligatoria | Obbligatoria |
PERICOLO: Non tentare di eseguire collegamenti elettrici in autonomia. Un collegamento errato può causare folgorazione, incendio o danni irreparabili alla centralina.
Tipo di Alimentazione
Il P20B29 funziona a 220-240V e supporta tre configurazioni elettriche. La scelta dipende dalla potenza richiesta e dall'impianto disponibile.
| Configurazione | Tensione | Corrente | Uso Consigliato |
|---|---|---|---|
| Monofase | 220-240V~ | 1x32A | Installazioni domestiche standard |
| Trifase 220V | 220-240V~ | 3x16A | Carichi distribuiti su 3 fasi |
NOTA: Il P20B29 NON supporta l'alimentazione diretta a 400V. Funziona solo con tensione 220-240V. Se l'impianto e trifase 400V, le fasi devono essere prelevate verso neutro (230V ciascuna).

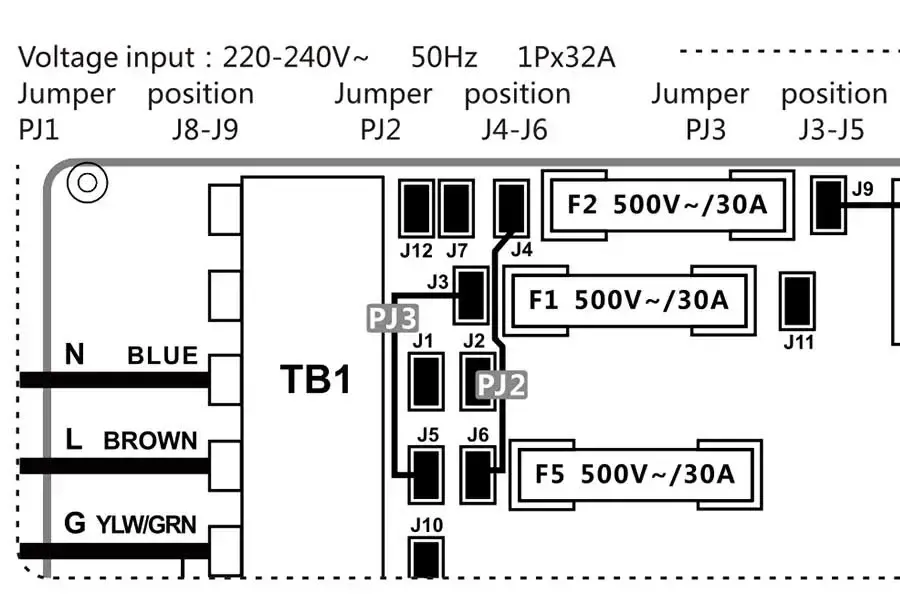

3.1 Collegamento standard P20B29 (monofase 220-240V + terra)
Attenzione: questa è la configurazione standard e in fase di installazione non è richiesta alcuna modifica ai jumper.

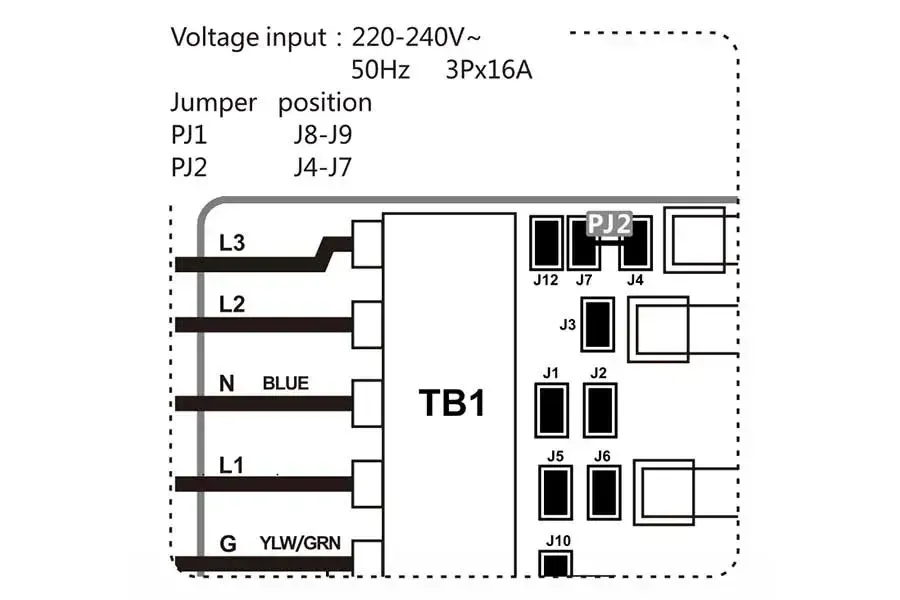

3.2 Collegamento trifase P20B29
3.3 Configurazione Jumper
La configurazione elettrica avviene tramite jumper PJ1, PJ2, PJ3 sulla scheda. CONFIGURARE PRIMA DI COLLEGARE L'ALIMENTAZIONE.
| Configurazione | Tensione | Corrente | PJ1 | PJ2 | PJ3 |
|---|---|---|---|---|---|
| Monofase | 220-240V~ 50Hz | 1x32A | J8-J9 | J4-J6 | J3-J5 |
| Trifase | 220-240V~ 50Hz | 3x16A | J8-J9 | J4-J7 | - |
ATTENZIONE: Configurare i jumper PRIMA di collegare l'alimentazione. Una configurazione errata può danneggiare la centralina.
Verifica dopo Installazione
Dopo l'installazione da parte del tecnico, verificare che:
- Il LED di stato sulla centralina sia acceso
- Il display del pannello si accenda e mostri la temperatura
- Non compaiano codici di errore
- Le pompe rispondano ai comandi dal pannello
- Il riscaldatore si attivi quando richiesto
4 Funzioni Controllate
La centralina P20B29 gestisce fino a 4 pompe dedicate piu componenti ausiliari:
| Componente | Funzione |
|---|---|
| Pompa 1 | Pompa principale (1 o 2 velocita) |
| Pompa 2 | Pompa secondaria (1 o 2 velocita) |
| Pompa 3 | Pompa aggiuntiva (1 o 2 velocita) |
| Pompa 4 | Pompa aggiuntiva |
| Pompa Circolazione | Filtrazione e circolazione continua |
| Blower | Soffiante per bolle d'aria |
| Riscaldatore | Riscaldamento acqua |
| Ozono | Sistema di sanificazione ozono |
| Luce | Illuminazione LED 12V (RGB o bianca) |
5 Pannelli Compatibili
Il P20B29 funziona con il pannello di controllo Joyonway:
| Pannello | Tipo | Note |
|---|---|---|
| PB553 | LCD con pulsanti | Pannello standard Joyonway |
6 Informazioni tecniche avanzate
Questa sezione è destinata a installatori e tecnici qualificati.
6.1 Identificazione Prodotto
| Specifica | Valore |
|---|---|
| Modello | P20B29 Control System |
| Versione | V1.0 |
| Certificazioni | CE |
| Target | Sistemi multi-pompa (fino a 4 pompe) |
6.2 Specifiche Elettriche
| Parametro | Valore |
|---|---|
| Alimentazione | 220-240VAC, 50Hz |
| Configurazione Monofase | 1x32A |
| Configurazione Trifase | 3x16A |
| Frequenza | 50Hz |
6.3 Uscite Sistema
| Connettore | Dispositivo | Corrente Max |
|---|---|---|
| CN1 | PUMP1 (1/2 SPD) | HIGH: 10A, LOW: 2.5A |
| CN2 | PUMP2 (1/2 SPD) | HIGH: 10A, LOW: 2.5A |
| CN3 | PUMP3 (1/2 SPD) | HIGH: 10A, LOW: 2.5A |
| CN4 | PUMP4 | 10A MAX |
| CN5 | BLOWER | 5A MAX |
| CN6 | CIRC PUMP | 2.5A MAX |
| CN7 | OZONE | 1A MAX |
| CN22 | LIGHT | 12VDC, 2A MAX |
| CN10 | AUX POWER | 1A MAX |
6.4 DIP Switch S1 (A1-A5)
| Switch | ON | OFF |
|---|---|---|
| A1 | HOST SYSTEM | SLAVE SYSTEM |
| A2 | POWER NOT LIMIT | POWER LIMIT |
| A3 | NOT ASSIGNED | NOT ASSIGNED |
| A4 | SETTING | STORE SETTING |
| A5 | CIRC PUMP (Heater Pump) | LOW SPEED PUMP1 (Heater Pump) |
6.5 Fusibili
| Fusibile | Valore |
|---|---|
| F1 | 500V~/30A |
| F2 | 500V~/30A |
| F3 | 250V~/T10A |
| F5 | 500V~/30A |
6.6 Procedura Configurazione Carichi
- Impostare DIP switch A4 su ON
- Accendere il sistema
- Entrare nel menù Set del pannello
- Premere "-" o "S" per 3 secondi per accedere a Function
- Configurare i carichi (Jets 1-4, Light, Blower, Ozone)
- Tornare a Set entro 60 secondi per salvare
- Spegnere e impostare A4 su OFF
6.7 Tipi di Luce Supportati
| Tipo | Cablaggio |
|---|---|
| 4 wire RGB | B (Blue), G (Green), R (Red), +12V |
| 2 wire | GND, +12V |
